Трёх/шести/двенадцатиканальный электрокардиограф Монитор ЭК12Т-01-Р-Д/260

Электрокардиограф Монитор ЭК12Т−01−Р−Д/260

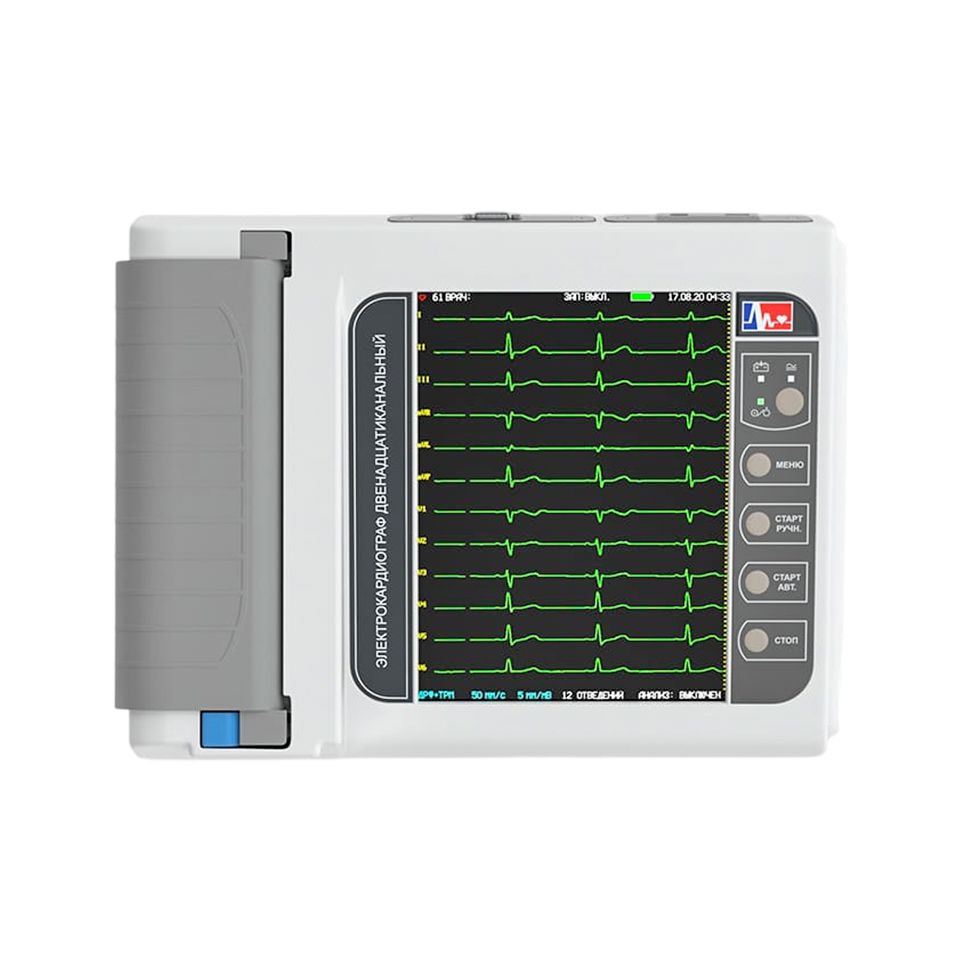

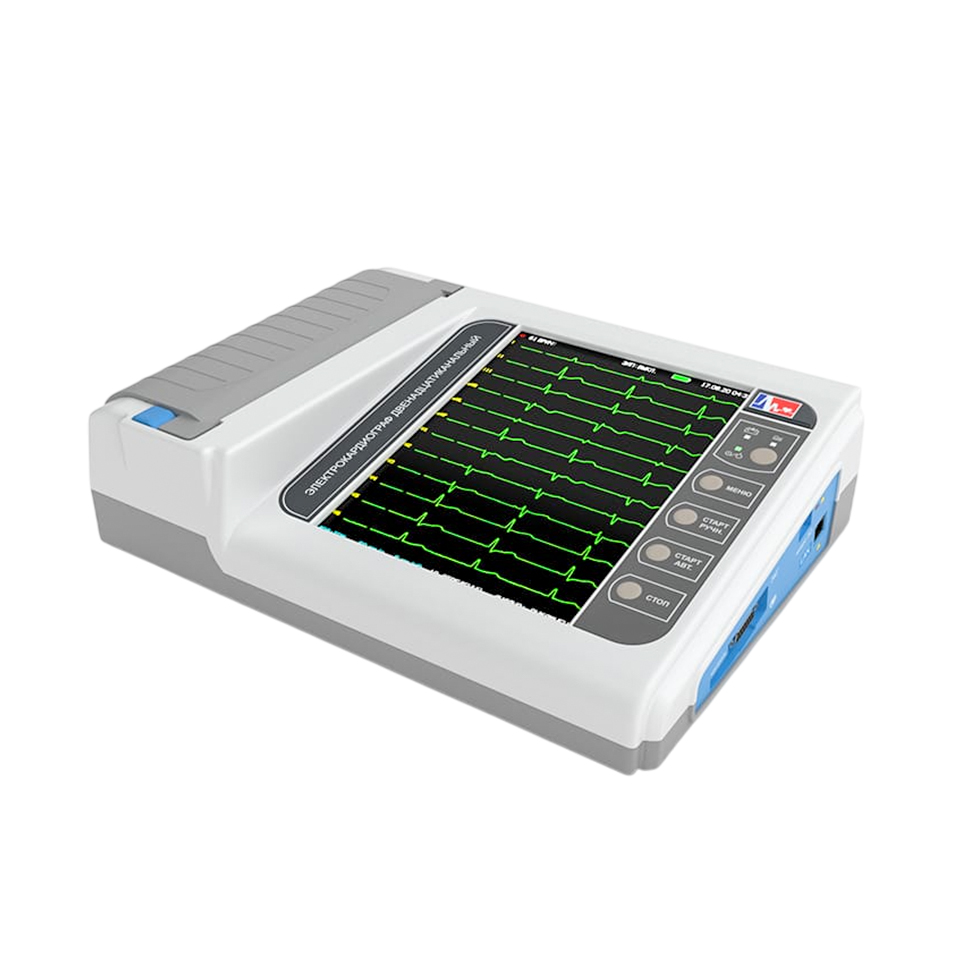

Электрокардиограф Монитор ЭК12Т−01−Р−Д/260 — портативный электрокардиограф для регистрации и измерения биоэлектрических потенциалов сердца во время проведения электрокардиографического обследования. Прибор поддерживает регистрацию 3, 6 или 12 отведений ЭКГ пациента в системе общепринятых стандартных отведений, по Кабрера, Франку, а также трёх отведений ЭКГ по Нэбу.

Электрокардиограф оснащён цветным TFT-дисплеем диагональю 260 мм с разрешением 600 × 800 точек. На экране одновременно могут отображаться 3, 4, 6 или 12 отведений, при этом запись может печататься в том же масштабе.

Встроенный термопринтер работает с рулонной термобумагой шириной 210 мм, соответствующей формату А4. Предусмотрена настройка чувствительности электрокардиографа и скорости подачи бумаги.

Прибор оснащён энергонезависимой памятью объёмом 128 МБ, рассчитанной примерно на 500 записей ЭКГ. Сохранённые исследования можно распечатывать на встроенном принтере или копировать на внешний носитель.

Режимы работы

• Ручной режим — позволяет использовать любое количество электродов.
• Автоматический режим записи ЭКГ.
• Режим Авто-старт — автоматический запуск записи при обнаружении прибором признаков аритмии.
• Режим проб — регулярная регистрация и вывод данных с заданным интервалом от 1 до 90 мин.
• Режим записи ритма — регистрация 1, 2 или 3 отведений для отслеживания изменений сердечного ритма в динамике.
• Печать из памяти — печать ранее сохранённых в памяти прибора записей.
• Печать копии — создание дубликата последней записанной ЭКГ.

Система отведений

• Общепринятые стандартные 12 отведений.
• Система отведений по Кабрера.
• Система отведений по Франку.
• Три отведения ЭКГ по Нэбу.
• Пользовательские системы отведений.

Дисплей и отображение ЭКГ

• Цветной TFT-дисплей.
• Диагональ дисплея — 260 мм.
• Разрешение дисплея — 600 × 800 точек.
• Одновременное отображение 3, 4, 6 или 12 отведений.
• Возможность печати ЭКГ в том же масштабе, что используется при отображении.

Термопринтер

• Встроенный термопринтер.
• Рулонная термобумага шириной 210 мм.
• Формат термобумаги — А4.
• Разрешение печати вдоль бумаги — 64 точки/мм.
• Разрешение печати поперёк бумаги — 8 точек/мм.
• Печать 3, 6 и 3+ отведений.
• Печать 12 отведений ритма поперёк бумаги.
• Печать результатов анализа ЭКГ.
• Печать сохранённых записей из памяти.
• Печать копии последней записанной ЭКГ.

Управление и настройки

Управление электрокардиографом осуществляется при помощи пяти кнопок на панели управления и манипулятора.

Предусмотрена настройка параметров прибора под каждого специалиста. Пользователь может выбрать один из 10 предустановленных профилей.

Доступна настройка чувствительности регистрации и скорости движения бумаги.

Память и передача данных

• Встроенная энергонезависимая память объёмом 128 МБ.
• Память рассчитана примерно на 500 записей ЭКГ.
• Сохранение результатов исследований во встроенной памяти.
• Возможность печати сохранённых записей на встроенном термопринтере.
• Возможность копирования записей на внешний носитель.

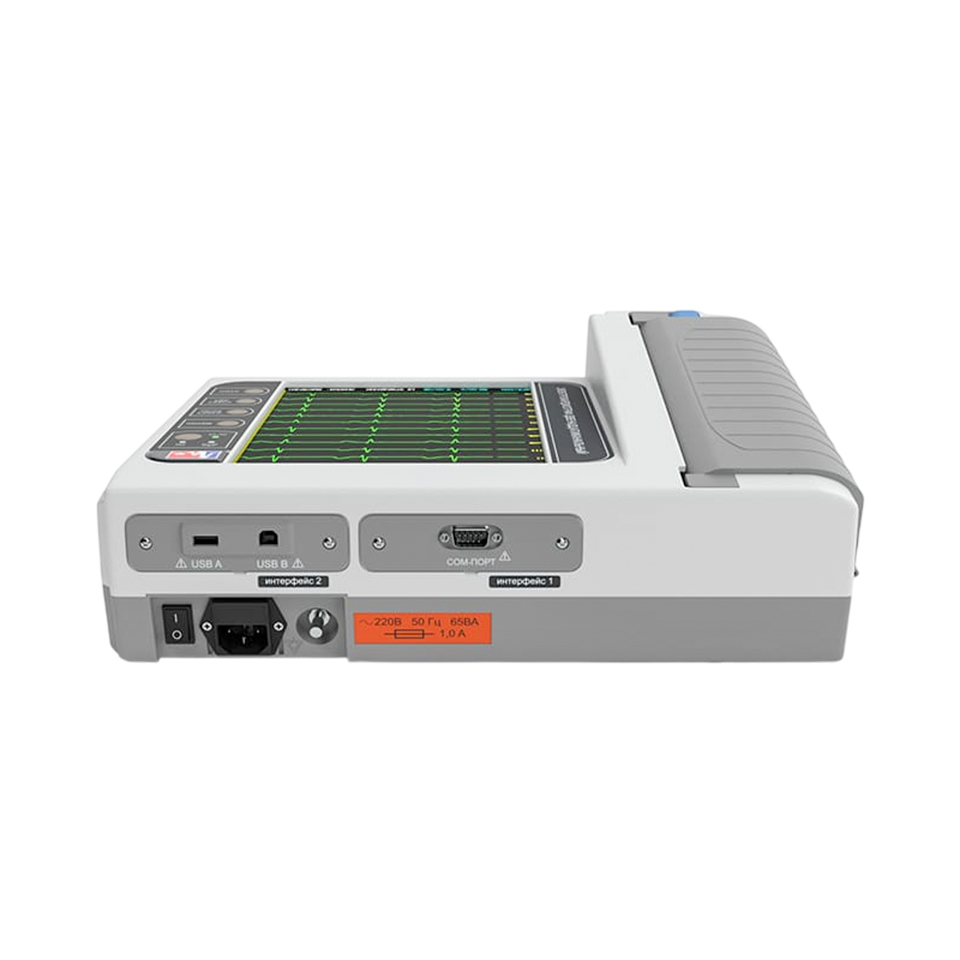

• Поддержка SD-карты.
• Поддержка внешней USB-флэш-памяти.

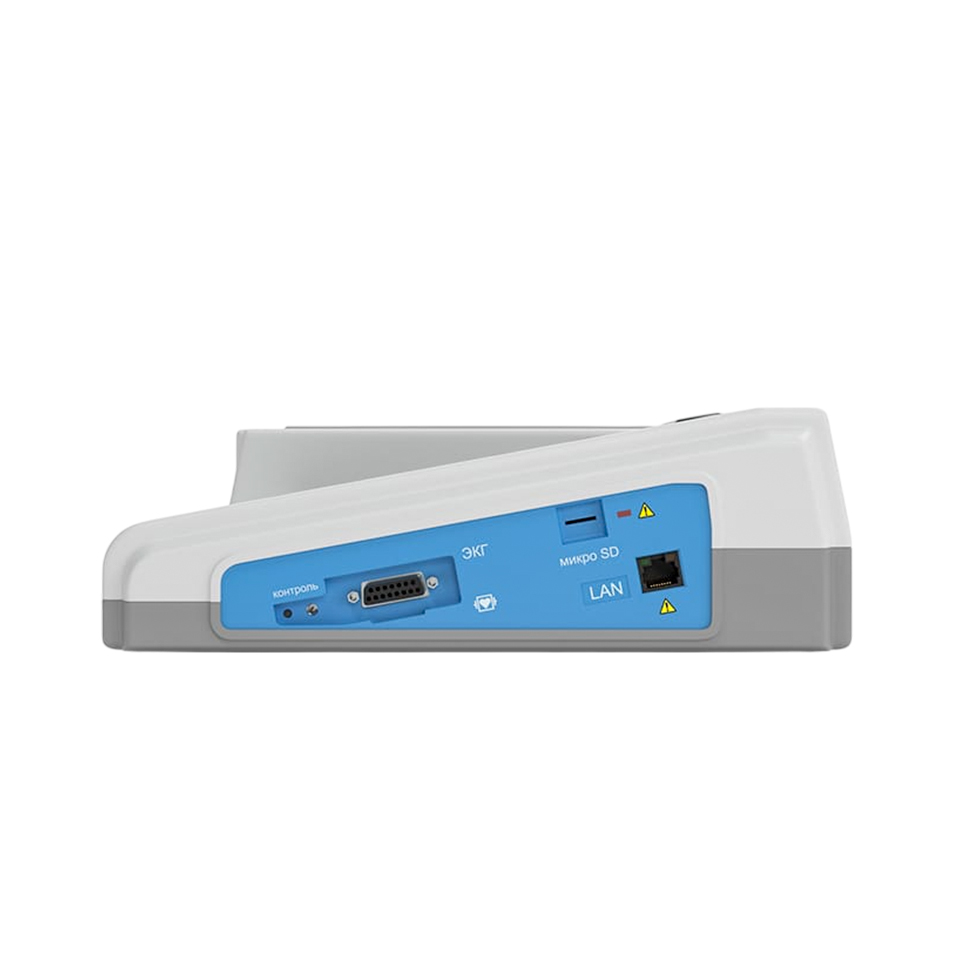

• Поставляется с одним из вариантов боковой панели: со слотом microSD или разъёмом USB A.
• Связь с ПК — предусмотрена как опция.

Безопасность и фильтрация сигнала

• Обнаружение сигналов кардиостимулятора.
• Защита от дефибрилляции.
• Антитреморный фильтр.
• Антидрейфовый фильтр.
• Сетевой фильтр.

Особенности

• Регистрация ЭКГ по 3, 6 или 12 отведениям.
• Поддержка стандартной системы отведений, Кабрера, Франка, Нэбу и пользовательских систем.
• Ручной и автоматический режимы регистрации.
• Автоматический запуск записи при обнаружении признаков аритмии.
• Регистрация данных через заданные интервалы от 1 до 90 мин.
• Регистрация 1, 2 или 3 отведений в режиме записи ритма.
• Встроенный цветной TFT-дисплей.
• Встроенный термопринтер для печати результатов.
• Настройка скорости движения бумаги — 5; 10; 12,5; 25 и 50 мм/с.
• Настройка чувствительности — 5; 10; 20 или 40 мм/мВ.
• Энергонезависимая память примерно на 500 ЭКГ.
• Возможность использования SD-карты или USB-флэш-памяти.
• 10 предустановленных пользовательских профилей.
• Обнаружение сигналов кардиостимулятора.
• Защита от дефибрилляции.
• Антитреморный, антидрейфовый и сетевой фильтры.
• Питание от сети переменного тока и встроенной аккумуляторной батареи.
• Небольшие габариты — 385 × 285 × 100 мм.
• Масса прибора — 6,5 кг.
• Средний срок службы — не менее 5 лет.
• Гарантия производителя — 12 мес.

Технические характеристики

Комплект поставки

• Блок электрокардиографический — 1 шт.
• Блок питания — 1 шт.
• Кабель электродный — 1 шт.
• Комплект электродов: 6 грудных и 4 конечностных — 1 комплект.
• Термобумага 210 мм × 30 м — 1 рулон.
• Гель электродный — 1 шт.
• Руководство по эксплуатации.

Преимущества электрокардиографа Монитор ЭК12Т−01−Р−Д/260

• Регистрация ЭКГ по 3, 6 или 12 отведениям.
• Поддержка стандартных систем отведений, а также систем Кабрера, Франка и Нэбу.
• Цветной TFT-дисплей диагональю 260 мм с разрешением 600 × 800 точек.
• Одновременное отображение на экране 3, 4, 6 или 12 отведений.
• Встроенный термопринтер с поддержкой рулонной бумаги шириной 210 мм формата А4.
• Гибкие варианты печати: 3, 6, 3+ отведения, 12 отведений ритма поперёк бумаги и анализ ЭКГ.
• Возможность настройки скорости движения бумаги: 5; 10; 12,5; 25 и 50 мм/с.
• Возможность настройки чувствительности: 5; 10; 20 и 40 мм/мВ.
• Автоматический запуск регистрации при обнаружении признаков аритмии.
• Режим проб с автоматической регистрацией данных через заданный интервал от 1 до 90 мин.
• Режим записи ритма с регистрацией 1, 2 или 3 отведений.
• Возможность печати ранее сохранённых записей из памяти прибора.
• Возможность печати копии последней зарегистрированной ЭКГ.
• Энергонезависимая память объёмом 128 МБ для хранения около 500 записей ЭКГ.
• Возможность сохранения и переноса данных на SD-карту или внешнюю USB-флэш-память.
• Возможность подключения к ПК как опция.
• Обнаружение сигналов кардиостимулятора.
• Защита от дефибрилляции.
• Антитреморный, антидрейфовый и сетевой фильтры для повышения качества регистрируемого сигнала.
• Возможность настройки параметров под конкретного специалиста.
• 10 предустановленных пользовательских профилей.
• Управление с помощью пяти кнопок и манипулятора.
• Питание от сети переменного тока и встроенной аккумуляторной батареи.
• До 3 часов автономной работы от встроенного аккумулятора.
• Компактные габариты 385 × 285 × 100 мм.
• Масса прибора не более 6,5 кг.
• Средний срок службы составляет не менее 5 лет.
• Гарантия производителя — 12 мес.

Применение электрокардиографа Монитор ЭК12Т−01−Р−Д/260

Электрокардиограф Монитор ЭК12Т−01−Р−Д/260 применяется:

• в кабинетах функциональной диагностики;
• в кардиологических отделениях;
• в отделениях кардиореанимации;
• в отделениях интенсивной терапии;
• в частной медицинской практике;
• для проведения электрокардиографических исследований;
• для регистрации и измерения биоэлектрических потенциалов сердца;
• для динамического наблюдения за ритмом сердца;
• для регистрации ЭКГ при обнаружении признаков аритмии.
